在線分析儀表運行維護規程

一、取樣裝置的日常維護

    取樣裝置是指在線分析儀表基于管道、容器、塔罐中的工藝樣品靠自身壓力或靠裝置抽吸功能，通過取樣探頭、取樣閥取出，不失真的輸送至樣品預處理系統，或直接送入分析器的裝置。

    取樣裝置的完好標準，根據HG25451-91《取樣裝置維護檢修通用規則》，取樣裝置完好標準如下：

1、裝置及零部件完整

技術要求，即：

a、裝置零部件、附件齊全完好；裝置銘牌清晰；緊固件無松動、不泄漏、無阻塞、可動件調節靈活自如；

b、雜質多、樣品壓力溫度等條件苛刻需設置初級處理裝置時，初級處理樣品的質量能達到使用要求；防爆現場的裝置要符合防爆現場的等級的要求運轉正常，性能良好，符合使用要求，即：經裝置處理后的樣品能滿足樣品預處理系統或分析器直接取樣的要求；

c、裝置運行正常，運行質量達到技術性能指標，即樣品輸出壓力穩定性符合儀表要求的技術標準，樣品輸出流量穩定性符合儀表要求的技術指標，樣品輸出溫度穩定性符合儀表要求技術指標，滯后時間<60S，氣密性達到正常運行壓力1.5倍條件下，密閉半小時壓力不低于儀表技術要求；

d、設備及環境的整齊清潔符合工作要求：

裝置外殼無油污，無腐蝕，油漆無剝落，無明顯的損傷；裝置所處的環境無強烈震動，腐蝕性弱，清潔干燥；裝置及運輸管線要排列整齊，可視部件顯示清晰，調節方便；裝置工作環境安全照明燈具工作正常；設置的可燃有毒氣體檢測報警器檢測靈敏準確；裝置及部件保溫伴熱制冷等符合技術及現場安全運行的要求；技術資料齊全準確符合管理要求及裝置說明書運轉資料部件圖紙等資料齊全；裝置及部件制造單位型號，出廠日期及產品合格證等有關資料保存完好；裝置校準、檢故障處理及零部件更換記錄等資料準確齊全。

2、巡回檢查

巡回檢查是日常維護的一項重要工作，每班至少進行兩次的巡回檢查，檢查內容如下：

a根部切斷閥的開度檢查，

b伴熱保溫裝置包括電加熱，蒸汽伴熱，流體夾套伴熱的檢查和調整。

c冷卻部件包括探頭夾套、冷卻水、半導體制冷器、節流膨脹制冷器的檢查和調整。

d高壓減壓閥、節流部件、限流孔板、顯示部件、安全閥等工作狀態的檢查和調整。

e增壓部件，包括噴射器、增壓泵等工作狀態檢查和調整。

f供裝置正常工作需要的電源、氣源、水源的電壓，壓力和流量的檢查和調整；

g排污閥，疏水器，旁路閥，等的檢查和排放；

h裝置泄漏檢查；

i根據裝置特殊要求進行巡檢；

j巡檢中發現不能解決的故障應及時報告，危及儀表安全生產時應采取緊急停運等措施，并通知工藝人員及領導；

k做好巡回檢查記錄。

二、樣品預處理系統日常維護

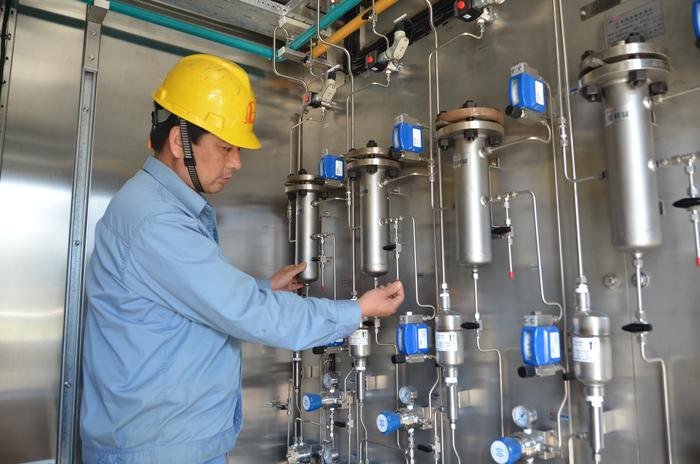

1、在線分析儀表樣品預處理系統是指機械，物理，化學吸附，吸收等方法對工藝樣品進行工藝化處理并對工藝樣品壓力，溫度，流量進行調節和控制，對樣品中的機械雜質，粉塵進行過濾，并進行除水，除油霧等處理，達到儀表對工藝樣品的技術要求。

    樣品預處理系統要根據工藝樣品物相，狀態及雜質的含量，由各種功能不同的預處理部件構成，預處理部件有冷凍器，如散熱器，水冷器，制冷劑制冷器，節流膨脹制冷器，半導體制冷器等，減壓器件，如節流孔板，多級限流孔板減壓器，毛細管減壓器，減壓閥等；增壓器，如噴射器，增壓泵（包括真空泵，電磁泵，活塞泵等）；過濾器，玻纖紙，金屬篩，毛氈，陶瓷，粉末冶金，紙質過濾器等；除水，除濕，除油霧部件，如氣液分離器，旋風分離器，水霧撲獲器，制冷器，化學試劑除濕器等。

    根據HG25452-91《樣品預處理系統維護檢修通用規程》，在線分析儀表預處理裝置完好標注如下：

a系統零部件要完整，符合技術要求，即：系統零部件，附件齊全完好；銘牌，系統銘牌清晰；緊固件無松動，不泄漏，不堵塞；電器件接觸良好，可動件調節靈活自如；防爆現場系統要符合現場防爆等級的要求；運轉正常符合使用要求，即：系統運轉正常，經處理后的樣品能滿足儀表分析器安全穩定運行的要求；經處理后樣品輸出的壓力，溫度，流量，露點，雜質含量等技術性指標要達到儀表規定的要求；

b系統及各預處理部件長期運行中無腐蝕，不堵塞，不泄露；保溫伴熱，制冷部件，帶壓調節部件，帶電源件等完好無損，符合技術和安全工作的要求；旁路放空或快速的樣品不影響分析器正常工作，并符合安全規定；

c系統及環境整齊、清潔、符合工作要求，即：系統外表無灰塵，油污，油漆無脫落，無明顯的損傷；系統和外部連結管線電纜敷設，排列整齊，可視部件顯示清晰，調節方便，并有足夠的維護檢修空間；若系統集中安裝在防爆現場的分析小屋室內，防爆照明燈具工作正常，安置的可燃有毒氣體檢測報警器，工作要靈敏，準確，并符合安全運行的要求，技術資糧齊全，準確，符合管理要求。即：系統及部件說明書運轉資料，圖紙及有關參數資料齊全，系統制造單位型號，出廠日期及產品合格證等有關資料保存完好；系統及部件校準，檢修，故障處理及零部件更換記錄等資料準確，齊全；

2、巡回檢查

    系統輸出樣品壓力，溫度，流量等及其顯示部件的檢查和調整；調節閥，增壓泵，噴射泵等部件工作狀態的檢查和調整；安全閥，旁路，放空回路的檢查和調整；供系統工作用的電源，氣源，水源檢查和調整；加熱，冷卻，伴熱保溫的部件的檢查；排污閥，疏水器，旁路閥，放空閥等閥件開度的檢查和調整；系統的泄漏檢查；防爆現場系統工作環境的安全檢查；巡檢中發現不能解決的故障應及時報告，危及儀表安全生產時應采取緊急停運等措施，并通知工藝人員及領導。

三、 在線分析儀表日常維護

在線分析儀表，包括：工業氣相色譜儀、質譜儀、紅外氣體分析儀、總碳分析儀總硫分析儀等是化工企業常用的一種在線分析儀器，在生產過程中起到相當重要的作用。

1、在線分析儀完好標準

根據HG25485-91《在線分析儀維護檢修通用規程》，在線分析儀完好標準如下：

a 整機及零部件完整，符合技術要求，即：儀表零部件，附件齊全完好；儀表銘牌清晰；緊固件無松動不泄漏，接插件接觸良好，可動件調節靈活自動，防爆現場儀表符合防爆現場等級的要求；

b 運轉正常，性能良好，符合使用條件，即：取樣裝置及預處理系統運轉正常，經處理后的樣品能滿足分析器安全穩定運行的要求；載氣純度≥99.99%；燃燒氣，助燃空氣的純度和質量要符合儀表的要求；儀表運行質量達到規定的技術性能指標；

c 設備及環境整齊，清潔符合工作要求即：儀表外殼無灰塵，油污，油漆無脫落，無明顯損傷；現場儀表所處環境無強烈震動，無強電磁場，腐蝕性弱，清潔，干燥；儀表管路、電纜敷設排列整齊，保溫伴熱符合要求；鋼瓶與儀表隔開、固定，排放整齊，放在干燥通風處，避免陽光直射和雨淋，并符合防爆要求；

d 技術資料齊全，準確，符合管理要求，即:儀表說明書，運轉資料，部件及記錄器等資料齊全；產品制造單位，型號，出廠日期及產品合格證等有關資料保存完好；儀表今年校準、檢修、故障處理及哦、零部件更換記錄等資料準確、齊全。

2、巡回檢查

每班至少進行一次巡回檢查，檢查內容如下：

a 載氣、燃燒氣、助燃空氣和樣品壓力指示數值的檢查和調整；

b 取樣裝置的壓力指示、加熱和冷卻系統、安全閥、減壓閥等工作狀態的檢查；

c 預處理系統各壓力指示、轉子流量計浮子位置、電磁閥、冷卻器、疏水器、加熱器、排污閥等的工作狀態檢查；

d 分析器溫控指示、各流路電磁閥、取樣閥、柱切閥、大氣平衡閥壓力指示，各路轉子流量計浮子位置等的工作狀態檢查和調整；

e 供預處理系統正常工作的電源、氣源、水源、儀表空氣等的電壓或壓力、流量的檢查和調整；

f  各管路的儀表氣路系統泄漏檢查；

g 根據儀表特殊要求進行的巡回檢查；

h 巡回檢查中發現不能解決的故障應及時報告，危及儀表安全運行時應采取緊急停表措施，并通知工藝人員；

i  做好巡回檢查記錄。
